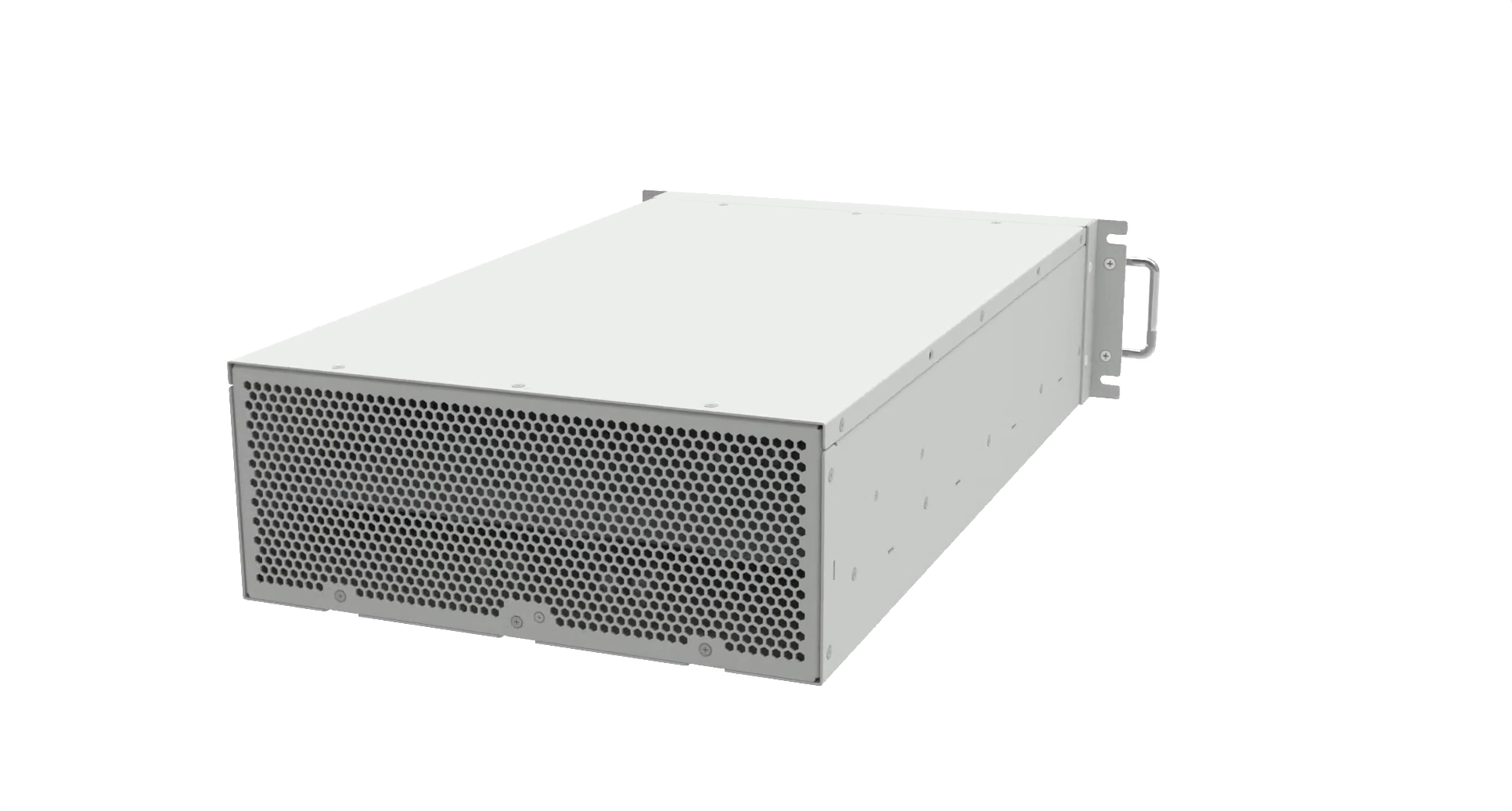

۳۷ چگونه یک مبدل جریان مستقیم-مستقیم دوطرفه عایق‌شده را برای ایمنی باتری انتخاب کنیم

سیستم‌های مدیریت باتری به فناوری دقیق تبدیل توان نیاز دارند تا ایمنی، بازدهی و طول عمر را حفظ کنند. یک مبدل جریان مستقیم به جریان مستقیم دوطرفهٔ عزل‌شده، عنصری کلیدی در کاربردهای مدرن ذخیره‌سازی انرژی است که جریان توان را به‌صورت بدون‌وقفه بین بانک‌های باتری و مدارهای بار منتقل می‌کند و همزمان برای محافظت در برابر خطاهای الکتریکی، عزل گالوانیکی فراهم می‌نماید. چه شما در حال طراحی سیستم پشتیبان خورشیدی، زیرساخت شارژ وسایل نقلیهٔ الکتریکی (EV)، یا منابع تغذیهٔ بدون وقفهٔ صنعتی باشید، انتخاب مبدل مناسب جریان مستقیم به جریان مستقیم دوطرفهٔ عزل‌شده، تأثیر مستقیمی بر قابلیت اطمینان سیستم، مقرون‌به‌صرفه‌بودن آن و عملکرد حرارتی دارد.

فرآیند انتخاب یک مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده، نیازمند درک مشخصات الکتریکی اساسی، نیازهای عایق‌بندی، محدودیت‌های حرارتی و محدودیت‌های خاص کاربرد است. این راهنما شما را از طریق معیارهای ضروری و چارچوب تصمیم‌گیری راهنمایی می‌کند تا اطمینان حاصل شود که مبدل انتخاب‌شدهٔ شما استانداردهای ایمنی، نیازهای عملیاتی و ملاحظات بودجهٔ پروژهٔ شما در سناریوی خاص مدیریت باتری را برآورده می‌سازد.

درک مشخصات اصلی و رتبه‌بندی‌های عایق‌بندی

نیازمندی‌های ولتاژ ورودی و خروجی

هر مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشده باید دقیقاً با سطوح ولتاژ سیستم شما همخوانی داشته باشد. محدودهٔ ولتاژ ورودی، پیکربندی باتری‌ها را تعیین می‌کند، درحالی‌که ولتاژ خروجی، سازگاری با بار را مشخص می‌سازد. مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشده‌ای که برای ورودی ۴۸ ولت رتبه‌بندی شده است، ممکن است برای پشتهٔ باتری صنعتی معمولی مناسب باشد، درحالی‌که مدل‌های ۴۰۰ ولتی برای کاربردهای پرتوان‌تر به‌کار می‌روند. اطمینان حاصل کنید که مقادیر اسمی ورودی و خروجی مبدل، محدودهٔ ولتاژ خاص شما را شامل شرایط لحظه‌ای اضافه‌ولتاژ در طول انتقال‌های شارژ-دشارژ نیز پوشش دهد. کاهش حاشیه‌های ولتاژ، تنش را بر روی اجزای نیمه‌هادی افزایش داده و عمر مبدل را کاهش می‌دهد.

ولتاژ جداسازی و استانداردهای ایمنی

جدا سازی گالوانیکی در یک مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشده، افراد و تجهیزات را در برابر جریان‌های نقص و اختلالات حلقهٔ زمین محافظت می‌کند. رده‌بندی‌های ولتاژ جدا سازی معمولاً از ۱۵۰۰ ولت تا ۴۰۰۰ ولت متغیر است و این محدوده بستگی به رده‌بندی ایمنی و محیط کاربرد دارد. برای سیستم خود مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشده‌ای با رده‌بندی جدا سازی بالاتر از بدترین سناریوی ولتاژ نقص سیستم انتخاب کنید. استانداردهای آی‌ئی‌سی ۶۱۰۱۰ و یو ال، رده‌بندی‌های جدا سازی را برای کاربردهای پزشکی و صنعتی تعریف می‌کنند؛ سیستم‌های انرژی تجدیدپذیر اغلب برای محافظت در برابر نقص زمین نیازمند جدا سازی تقویت‌شده هستند. ترانسفورماتور جداکنندهٔ داخلی یک مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشده باید هم در برابر ولتاژ پیوسته و هم در برابر نوسانات گذرا مقاومت کند بدون اینکه شکست عایقی رخ دهد.

ظرفیت توان، بازده و عملکرد حرارتی

توان اسمی و رده‌بندی جریان دوطرفه

یک مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشده باید بتواند بیشترین جریان شارژ و تخلیهٔ شما را بدون عبور از محدودیت‌های حرارتی تحمل کند. رتبهٔ توان به‌طور مستقیم بر اندازه، هزینه و ردپای حرارتی مبدل تأثیر می‌گذارد. یک مبدل جریان مستقیم-مستقیم دوطرفهٔ جداشدهٔ ۵ کیلوواتی برای سیستم‌های خورشیدی مسکونی مناسب است، درحالی‌که کاربردهای صنعتی ممکن است نیازمند واحدهایی با رتبهٔ توان ۱۰ تا ۵۰ کیلووات باشند. مبدلهای دوطرفه در هر دو حالت کاهشی (شارژ) و افزایشی (تخلیه) عمل می‌کنند؛ بنابراین جریان نامی باید در هر دو جهت یکسان اعمال شود. انتخاب مبدلی با رتبهٔ توان بالاتر از نیاز، تنش حرارتی را کاهش داده و عمر عملیاتی را افزایش می‌دهد، اما هزینهٔ سرمایه‌گذاری را بالا می‌برد؛ در مقابل، انتخاب مبدلی با رتبهٔ توان پایین‌تر از نیاز، موجب می‌شود مبدل به‌طور مداوم در ظرفیت حداکثری خود کار کند که این امر باعث کاهش بازده و قابلیت اطمینان می‌گردد.

منحنی‌های بازده و پنجره‌های عملیاتی

بازدهی یک مبدل دی‌سی-دی‌سی دوطرفهٔ ایزوله در محدودهٔ توان و دمای کار متفاوت است. منحنی‌های بازده را در بارهای ۲۵ درصدی، ۵۰ درصدی و ۱۰۰ درصدی بررسی کنید تا عملکرد واقعی در شرایط عادی را درک کنید. اکثر مبدله‌ها بیشترین بازدهی خود را بین ۵۰ تا ۷۵ درصد از توان نامی خود به‌دست می‌آورند؛ کارکرد در بارهای کمتر از ۲۰ درصد اغلب منجر به افت شدید بازدهی می‌شود. یک مبدل دی‌سی-دی‌سی دوطرفهٔ ایزوله با بیشترین بازدهی ۹۵ درصدی ممکن است در بار ۱۰ درصدی بازدهی‌اش به ۸۵ درصد برسد که این امر به‌مرور زمان تأثیر قابل‌توجهی بر هزینه‌های انرژی دارد. مدیریت حرارتی در نصب‌های محدود حیاتی می‌شود؛ مبدله‌هایی که سیستم خنک‌کنندهٔ فعال دارند، در چرخه‌های طولانی‌مدت با توان بالا عملکرد خود را حفظ می‌کنند، درحالی‌که خنک‌کنندهٔ غیرفعال توان تداومی تأمین‌شده را محدود می‌کند.

افزایش دما و عوامل کاهش توان

افزایش دما تعیین‌کنندهٔ میزان توانی است که یک مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده می‌تواند در محیط خاص شما تأمین کند. دمای محیط، تهویهٔ جعبهٔ حفاظتی و تراکم اجزا همه بر رفتار حرارتی تأثیر می‌گذارند. یک مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده که برای دمای محیط ۵۰ درجهٔ سانتی‌گراد رتبه‌بندی شده است، ممکن است در آب‌وهوای ۴۰ درجهٔ سانتی‌گراد مناطق گرمسیری به دلیل کاهش تخلیهٔ حرارت، نیاز به کاهش ۲۵ درصدی توان داشته باشد. منحنی کاهش توان حرارتی را با دقت مطالعه کنید؛ برخی مبدلات برای هر افزایش ۱۰ درجهٔ سانتی‌گرادی دما بالاتر از شرایط مرجع، ۲ تا ۳ درصد از توان اسمی خود را از دست می‌دهند. حدود دمای گره در سوئیچ‌های نیمه‌هادی داخل مبدل معمولاً بین ۱۲۵ تا ۱۵۰ درجهٔ سانتی‌گراد متغیر است؛ تضمین حاشیهٔ حرارتی کافی از فرار حرارتی جلوگیری کرده و MTBF (میانگین زمان بین خرابی‌ها) را افزایش می‌دهد.

ویژگی‌های حفاظتی و ادغام کنترل

جریان اضافی، ولتاژ اضافی و پاسخ به خطای سیستم

امنیت باتری به‌طور حیاتی به محافظت در برابر خطاهای موجود در مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده وابسته است. محدودکردن جریان، مبدل و باتری را در برابر آسیب ناشی از اتصال کوتاه محافظت می‌کند؛ مدار راه‌اندازی نرم، جریان ورودی اولیه را در زمان روشن‌شدن کاهش می‌دهد. محافظت در برابر اضافه‌ولتاژ، از آسیب مبدل جلوگیری می‌کند در صورتی که ولتاژ خروجی از حد ایمن فراتر رود؛ برخی از مبدل‌ها دارای مدارهای مهارکننده‌ای هستند که انرژی را به‌صورت ایمن پراکنده می‌کنند. مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده باید همچنین دارای قفل‌شدن در برابر کمبود ولتاژ باشد تا از کارکرد در ولتاژ ورودی ناکافی جلوگیری شود و همچنین قطع حرارتی داشته باشد تا در صورت تشخیص فشار حرارتی بیش از حد توسط سنسورهای داخلی، کارکرد متوقف گردد. زمان‌های پاسخ سریع — معمولاً ۱ تا ۱۰ میکروثانیه — آسیب را در هنگام وقوع خطاهای احتمالی به حداقل می‌رسانند.

پروتکل ارتباطی و رابط کنترل

مبدل‌های جریان مستقیم به جریان مستقیم دوطرفهٔ مدرن و جداشده، کنترل دیجیتال را از طریق اتصال کَن‌باس، مُدباس یا رابط‌های اختصاصی برای ادغام با سیستم مدیریت باتری پیاده‌سازی می‌کنند. مبدل‌های جریان مستقیم به جریان مستقیم دوطرفهٔ جداشدهٔ مبتنی بر کَن، امکان نظارت بلادرنگ بر وضعیت، کنترل پویای جریان توان و تشخیص از راه دور عیوب را از طریق رایانهٔ مرکزی مدیریت انرژی فراهم می‌سازند. گزینه‌های ورودی آنالوگ امکان کنترل سادهٔ بار مبتنی بر ولتاژ را در سیستم‌های قدیمی فراهم می‌کنند. مطمئن شوید که مبدل جریان مستقیم به جریان مستقیم دوطرفهٔ جداشدهٔ انتخابی شما از استاندارد ارتباطی که قبلاً در زیرساخت تأسیسات شما نصب شده است، پشتیبانی می‌کند. مبدل‌هایی که منطق کنترلی قابل برنامه‌ریزی دارند، امکان سفارشی‌سازی نمودارهای شارژ، محدودیت‌های تخلیه و آستانه‌های خطا را بدون تغییر در سخت‌افزار فراهم می‌کنند و این امر زمان راه‌اندازی را کاهش داده و استراتژی‌های انعطاف‌پذیر مدیریت انرژی را ممکن می‌سازد.

استراتژی تعیین اندازه و زمینهٔ کاربرد

تطابق نمودار بار و شیمی باتری

عوامل خاصِ کاربردی تأثیر قابل‌توجهی بر انتخاب مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده دارند. باتری‌های لیتیوم فروفسفات نسبت به سیستم‌های سرب-اسیدی، نرخ شارژ سریع‌تری را می‌پذیرند و این امر نیازمند مبدلهایی با ظرفیت جریان بالاتر و کنترل شارژ واکنش‌گرتر است. یک مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده برای سیستم هیبریدی خورشیدی باید توانایی مقابله با تغییرات ناگهانی را داشته باشد — مثلاً هنگامی که ابرها نور خورشید را مسدود می‌کنند — و بنابراین مبدلهایی با تنظیم پایدار خروجی و پاسخ سریع ولتاژ مورد نیازند. در کاربردهای متصل به شبکه، مبدلهایی با سوئیچینگ هماهنگ‌شده مورد نیازند تا هم‌فازی با ولتاژ خط حفظ شود. چرخه کار — یعنی درصد زمانی که مبدل در توان کامل کار می‌کند — بر طراحی حرارتی تأثیر می‌گذارد؛ مبدلهایی با کارکرد متناوب می‌توانند از نظر ابعاد کوچک‌تر از مبدلهای کارکرد پیوسته باشند، حتی اگر هر دو در توان اوج یکسانی عمل کنند.

پشتیبانی اضافی، ماژولاریته و گسترش آینده

برخی از سیستم‌های حیاتی، مبدل‌های مستقل دوطرفه جریان مستقیم به جریان مستقیم را به‌صورت موازی و با قابلیت تحمل خطا و تقسیم بار به کار می‌برند. معماری‌های ماژولار این امکان را فراهم می‌کنند که با یک مبدل مستقل دوطرفه جریان مستقیم به جریان مستقیم شروع شود و با گسترش ظرفیت سیستم، واحدهای یکسان دیگری به آن افزوده شوند. اطمینان حاصل کنید که مبدل مستقل دوطرفه جریان مستقیم به جریان مستقیم انتخاب‌شده توانایی کار موازی را دارد و منطق مناسب تقسیم جریان را در خود دارد تا از اینکه یک واحد بار نامتناسبی را تحمل کند جلوگیری شود. استانداردسازی بر روی یک مدل واحد مبدل در نصب‌های متعدد، موجودی قطعات یدکی را کاهش داده و آموزش نگهداری را ساده‌تر می‌کند. در نظر بگیرید که گسترش توان از ۱۰ کیلووات به ۲۰ کیلووات آیا نیازمند تعویض واحد موجود یا افزودن یک مبدل یکسان دیگر است؛ طراحی‌های ماژولار انعطاف‌پذیری عملیاتی بیشتری ارائه می‌دهند و هزینه کلی مالکیت در بلندمدت را کاهش می‌دهند.

پرسش‌های رایج

مبدل دوطرفه جریان مستقیم به جریان مستقیم با عزل چه ولتاژی برای سیستم‌های پشتیبان خورشیدی مسکونی مناسب است؟

نصب‌های مسکونی معمولاً نیازمند یک مبدل جریان مستقیم-مستقیم دوطرفه عایق‌شده با رتبه عایق‌بندی ۱۵۰۰ تا ۲۰۰۰ ولت هستند که استانداردهای UL و IEC را برای حفاظت در برابر خطاها برآورده می‌کنند. این سطح عایق‌بندی از وقوع خطاهای خطرناک زمین‌گیری جلوگیری می‌کند، در صورتی که در حین خرابی، ترمینال‌های باتری به زمین متصل شوند. برای تأیید نیازمندی دقیق عایق‌بندی متناسب با منطقه آب‌وهوایی و روش نصب شما، با قوانین برق محلی و طراح سیستم خود مشورت کنید.

آیا یک مبدل جریان مستقیم-مستقیم دوطرفه عایق‌شده که برای کار در ولتاژ ۴۸ ولت طراحی شده است، می‌تواند پیک‌های گذراي ولتاژ بالاتر از ۶۰ ولت را به‌طور ایمن تحمل کند؟

یک مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده شامل مدارهای محافظت در برابر اضافه‌ولتاژ است که برای محدودیت‌های گذرا مشخصی رتبه‌بندی شده‌اند؛ معمولاً ۱۲۰ تا ۱۵۰ درصد ولتاژ اسمی برای مدت زمان کوتاه. اگر سیستم شما با پرش‌های شدید ولتاژی مواجه شود که از حاشیهٔ طراحی مبدل فراتر رود، محافظت در برابر نوسانات خارجی نصب کنید یا مبدلی با رتبهٔ ولتاژ بالاتر انتخاب کنید. همیشه قبل از نهایی‌سازی انتخاب خود، مشخصهٔ «حداکثر ولتاژ مطلق» را در صفحهٔ مشخصات فنی مبدل بررسی کنید.

دمای محیط چگونه بر رتبهٔ توان مبدل جریان مستقیم-مستقیم دوطرفهٔ عایق‌شده در اقلیم‌های گرمسیری تأثیر می‌گذارد؟

یک مبدل جریان مستقیم-مستقیم دوطرفهٔ ایزوله معمولاً برای هر ۱۰ درجهٔ سانتی‌گراد بالاتر از دمای مرجع ۲۵ درجهٔ سانتی‌گراد، ۲ تا ۴ درصد کاهش توان دارد. در آب‌وهوای گرمسیری با دمای ۴۵ درجهٔ سانتی‌گراد، یک مبدل ۱۰ کیلوواتی ممکن است به‌طور ایمن تنها ۸ تا ۸٫۵ کیلووات توان تحویل دهد، زیرا به‌دلیل کاهش توان ناشی از گرما. منحنی کاهش توان حرارتی را برای مدل خاص مبدل خود بررسی کنید و هنگام طراحی سیستم‌ها برای محیط‌های با دمای بالا، ۲۰ تا ۳۰ درصد حاشیهٔ توان اضافی به نیاز محاسبه‌شده اضافه کنید.
